AGR系列高溫電纜線是什么?有什么特性?

發布時間:2023-06-05 0次瀏覽

AGR系列高溫電纜線是什么?有什么特性?

首先了解一下,什么是高溫電纜線?

高溫電纜是導體材質為多股軟銅導體的電纜。長期在高溫下依然能夠正常傳輸信號或電能電纜線。

今天我們了解一下常見型號AGR電纜線。

AGR電線型號名稱及特征

型號

名稱

特征

AGR 300/500V

銅芯硅橡膠絕緣軟電纜

耐磨損、抗老化、絕緣層柔軟、無氣味、無嗅、無毒性

AGRP 300/500V

銅芯硅橡膠絕緣纖維編織軟電纜

耐磨損、抗老化、絕緣層柔軟、無氣味、無嗅、無毒性;很好的抗腐蝕性,耐高溫,耐油性,耐強酸、強堿、強氧化劑等。

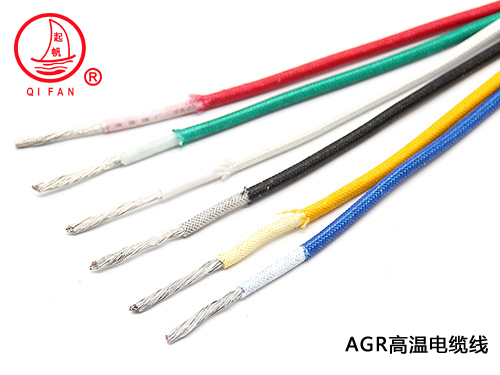

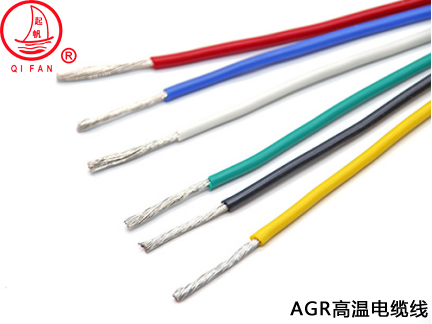

AGR高溫電纜線

適用范圍

AGRAGRP高溫電纜適用于交流額定電壓300/500V電器線路安裝連接,廣泛用于電熱器具、烤漆房、照明設備燈飾及家用電器產品,環境溫度最高180℃的場合。

結構

AGR導體5類軟銅或鍍錫軟銅導體絕緣材料為硅橡膠;AGRP編織材料是玻璃纖維絲+高溫漆浸漬

產品標準TICW/04-2009

規格范圍0.5~120mm2

線芯識別

單芯:無要求編織纖維顏色常規白色

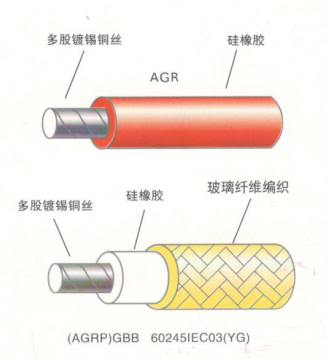

圖片3AGR、AGRP高溫電纜線結構圖



由于AGR高溫電纜線的絕緣材料是硅橡膠,硅橡膠顯著的特征是高溫穩定性,在高溫環境下,硅橡膠仍能保持一定的柔韌性、回彈性和表面硬度,且力學性能無明顯變化。硅橡膠具有優異的絕緣性能,耐電暈性和耐電弧性也非常好。所以AGR、AGRP高溫電纜線也具備這些優異的性能。


AGR高溫電纜線結構規格及參數:



導體標稱截面
mm2)

導體結構

絕緣厚度
mm)

平均外徑
mm)

20 ℃ 時導體電阻最大值
Ω/km)

包裝長度
m)

根數/單線直徑

0.2

1 × 0.50

0.65

1.80

95

500

12 × 0.15

0.60

1.80

95

500

0.3

16 × 0.15

0.60

1.85

71.2

500

0.4

23 × 0.15

0.50

1.85

49.6

200

0.5

28 × 0.15

0.60

2.20

40.1

200

0.75

42 × 0.15

0.70

2.60

26.7

200

1.0

32 × 0.20

0.70

2.80

20.0

200

1.5

48 × 0.20

0.70

3.10

13.7

100

2.5

49 × 0.25

0.80

3.70

8.21

100

4.0

56 × 0.30

0.80

4.30

5.09

100

6.0

84 × 0.30

0.80

5.20

3.39

100

10

84 × 0.40

1.00

6.80

1.95

100

16

126 × 0.40

1.20

8.40

1.24

100

25

196 × 0.40

1.40

10.40

0.795

100

注:根據需求也可生產其他規格的產品。


技術參數

額定電壓(Uo/U)300/500V;溫度等級導體最高運行溫度:+180℃

最小彎曲半徑6D


敷設方式

穿管敷設、淺槽敷設、電纜溝敷設、隧道敷設、夾層敷設等。


隨著我國經濟快速發展,越來越多的行業對高溫電纜的需求已有很明顯的增長趨勢,每年以20%的速度增長,高溫電纜作為特種電纜的重要組成部分,具有很大的需求量,供不應求。
